профили прессованные из алюминиевых сплавов

Когда говорят о профилях из алюминиевых сплавов, многие сразу представляют себе стандартные оконные или фасадные системы. Но это лишь верхушка айсберга. На практике, прессованный профиль — это не просто геометрическая форма, а, по сути, ?застывшая? инженерная задача, где каждая грань, полка или паз имеют свою функцию. Частая ошибка — считать, что главное это форма, а материал вторичен. На деле, выбор конкретного сплава — скажем, АД31, 6060 или 6063 — и его состояние (закалка, старение) определяют не только прочностные характеристики, но и саму возможность прессовки сложного сечения, его коррозионную стойкость и, что критично, поведение при последующей механической обработке или анодировании. Вот с этого, пожалуй, и начну.

Сплав и прессовка: где кроются подводные камни

Работая с заготовками, постоянно сталкиваешься с тем, что теоретически рассчитанный профиль на бумаге и реальный, вышедший из пресса, — две большие разницы. Взяли, к примеру, сплав 6063 в состоянии Т5. Хорошая прессуемость, после прессовки и охлаждения на выходе из пресса его можно сразу подвергать искусственному старению. Но если в конструкции есть резкие переходы толщин стенок, тонкие элементы рядом с массивными, при прессовке возникает неравномерный поток металла. В итоге — внутренние напряжения, которые позже, при резке или фрезеровке, могут привести к короблению. Видел случаи, когда, казалось бы, идеальный по чертежу профиль для радиатора охлаждения после отрезки в размер ?вело? на несколько миллиметров. Пришлось пересматривать саму геометрию, вводить плавные радиусы в узлах, хотя изначально заказчик настаивал на острых гранях для эстетики.

Ещё один момент — качество исходной алюминиевой чушки. Неоднородность структуры, включения — всё это тянется потом через весь процесс. Бывало, получали партию профилей с мелкими, но частыми поверхностными дефектами — полосками вдоль направления прессовки. Причина оказалась не в матрице, а в самой заготовке. Поставщик сменил источник лома, и химический состав ?поплыл?. Контроль на входе — это не бюрократия, а необходимость. Особенно когда речь идёт о профилях прессованными из алюминиевых сплавов для ответственных конструкций, где важен не только внешний вид, но и усталостная прочность.

Здесь, кстати, стоит отметить, что не все задачи решаются исключительно прессовкой. Иногда комплексный подход даёт лучший результат. Вот, например, знаю компанию ООО Чэнду Йехуа наука и техника сантай филиал предприятия (сайт https://www.cdyhkj.ru). Они, как известно, специализируются на тонкостенном литье по гипсовым формам. Так вот, в некоторых случаях сложные, мелкосерийные узлы с тонкими стенками и рельефом экономически и технологически целесообразнее делать литьём, а не городить дорогостоящую оснастку для прессования. А потом уже интегрировать литые детали в каркас из стандартных или полуфабрикатных прессованных профилей. Это к вопросу о гибкости производства.

Оснастка: матрица как сердце процесса

Качество профиля на 70% определяется матрицей. Расчёт её рабочего пояса, вытяжной части — это целая наука. Помню один проект по профилю для светопрозрачной кровли. Сечение было сложное, с закрытыми пазами для уплотнителей. Первая же матрица, сделанная строго по 3D-модели, дала профиль, который просто не выходил из пресс-канала — ?закусывало?. Пришлось вносить коррективы в углы вытяжки, полировать каналы не просто до зеркала, а с определённой шероховатостью, чтобы обеспечить нужное трение. Интуиция и опыт технолога здесь часто важнее, чем результат симуляции в программе.

Износ матрицы — отдельная тема. При больших тиражах (километры профиля) геометрия начинает постепенно ?плыть?. Особенно чувствительны размеры закрытых полостей. У нас был заказ на профиль для электротехнических шин. Там критичен был размер паза под изоляцию. После прессовки 50-60 тонн материал матрицы, несмотря на свою твёрдость, начинал давать устойчивое отклонение в +0.1 мм. Пришлось закладывать этот износ в допуск самой матрицы на этапе изготовления, делая её чуть уже. Это знание, которое не в справочнике найдёшь.

И да, материал матрицы. Сталь H13 — это стандарт. Но для сплавов с повышенным содержанием магния или для высокоскоростной прессовки иногда смотрят в сторону более стойких марок. Цена вырастает в разы, но для долгосрочного контракта на серийный продукт это может быть оправдано. Всё упирается в экономику конкретного заказа.

Термичка и отделка: что происходит после пресса

Вышел профиль из пресса — это ещё не готовое изделие. Для большинства конструкционных применений нужна закалка и старение (Т5, Т6). Здесь важно поймать окно. Например, для сплава 6060 искусственное старение можно проводить почти сразу после прессовки и охлаждения. А вот для 6061 лучше выдержать некоторое время при комнатной температуре (естественное старение), и только потом ?догонять? в печи. Если нарушить режим, получишь либо недобор прочности, либо пережог с ростом зерна и хрупкостью.

Анодирование — классика. Но и тут для профилей прессованных есть нюансы. Если в сплаве много примесей железа или кремния, декоративное анодирование может дать неоднородный цвет, сероватый оттенок. Для архитектурных фасадов это неприемлемо. Поэтому для таких задач идут на более чистые, а значит, и более дорогие сплавы. Иногда проще и дешевле покрасить порошковой краской, скрыв мелкие дефекты поверхности, которые неизбежны даже при качественной прессовке.

Механическая обработка. Казалось бы, алюминий режется легко. Но прессованный профиль — это не массивная болванка. При фрезеровке пазов или сверлении тонкой стенки её может ?повести? из-за остаточных напряжений от прессовки. Поэтому техпроцесс часто включает операцию правки — либо валками, либо растяжением. Без этого готовый модуль из таких профилей может не собраться из-за геометрических отклонений.

Применение и ошибки проектирования

Самый частый промах при конструировании — игнорирование анизотропии свойств. Профиль прессованный из алюминиевых сплавов имеет ярко выраженную направленность механических характеристик вдоль направления прессовки. Прочность поперёк может быть заметно ниже. Если в узле крепления возникают значительные нагрузки, направленные поперёк оси профиля, это надо закладывать в расчёт с соответствующими коэффициентами. Видел поломки кронштейнов, где именно это не учли.

Ещё один момент — стыковка. Просто прикрутить два профиля в торец — ненадёжно. Нужны либо внутренние соединители, которые работают на срез, либо специальные замковые пазы. Для больших пролётов, например, в каркасах выставочного оборудования, часто используют технологию ?тёплого? соединения с помощью термоизолирующих вставок из полиамида, которые запрессовываются в паз профиля. Это разрывает мостик холода, но требует высокой точности изготовления обоих элементов.

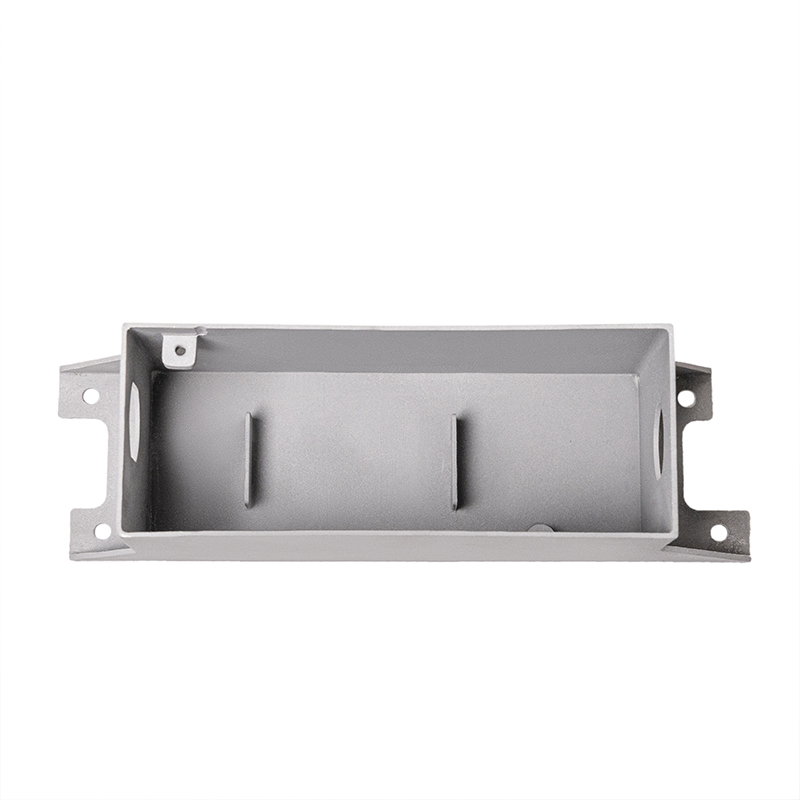

Возвращаясь к теме комплексных решений. Иногда выгодно комбинировать методы. Допустим, несущий каркас — это прессованные профили, а сложные, нагруженные узлы (кронштейны, корпусные детали) — это литые элементы. Как раз подход, который используют в ООО Чэнду Йехуа наука и техника. Их опыт в точном вакуумном литье по гипсовым формам (с 2005 года в этой сфере, как указано на их сайте) позволяет создавать детали сложной конфигурации, которые затем идеально стыкуются со стандартными прессованными элементами. Это расширяет возможности конструктора, не загоняя его в рамки только одного технологического процесса.

Вместо заключения: мысль вдогонку

Работа с алюминиевым профилем — это всегда компромисс между желанием конструктора, возможностями прессового производства и конечной стоимостью. Идеального, универсального решения нет. Для каждой задачи — свой сплав, своя матрица, свой режим. Главное — не бояться диалога между технологом прессового цеха и инженером-конструктором. Часто простейшее изменение радиуса в углу или небольшой сдвиг в допуске снимает массу проблем на производстве.

И ещё. Всегда стоит смотреть на смежные технологии. Нельзя зацикливаться только на прессовке. Литьё, обработка давлением, сварка — всё это инструменты. Умение выбрать правильный инструмент или их комбинацию, как в случае с интеграцией литых компонентов от специализированного производителя в прессованную систему, — это и есть признак зрелого подхода. В конце концов, цель — не сам профиль, а работоспособная, надёжная и экономичная конструкция из него.

Так что, когда в следующий раз будете рассматривать чертёж нового профиля, подумайте не только о его контуре, но и о том, как он поведёт себя в печи, под прессом, при фрезеровке и в собранной конструкции под нагрузкой. Это и есть та самая разница между просто формой и инженерным изделием.
